• Perfomaster

Comprobar perforaciones

Compacto

Contar con perforaciones

Determinar la posición material de

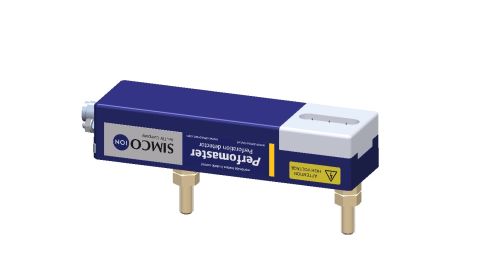

El Perfomaster proporciona el hardware y el software necesarios para generar un arco eléctrico controlado, detectarlo, evaluarlo y producir una señal de impulsos. Esta señal se transmite por el conector de salida y puede utilizarse para contar los arcos eléctricos detectados y, por ende, las perforaciones. Pese a su diseño reducido, el Perfomaster incluye tanto el electrodo como la fuente de alta tensión. Funciona con 24 V CC, por lo que no se necesita ningún cable de alta tensión. De serie, los electrodos tienen tres puntos emisores de aleación especiales y se pueden desmontar para sustituirlos o para el uso remoto.

Un LED de señales de estado proporciona información directa sobre el Perfomaster.

  • Un LED verde indica que todo funciona correctamente.
  • Un LED rojo intermitente indica que se ha detectado una perforación.

La tensión de alimentación y la tensión de salida del Perfomaster pueden ajustarse de dos maneras:
1) Directamente desde la máquina, por ejemplo, el PLC
2) Utilizando una caja de mando adicional

Chat with an expert now!

Click on the chat button to immediately find the right solution for your problem regarding static electricity with one of our technical experts. You can both chat and video call with our customer service to describe your situation in the best possible way. No time to chat now? Send an e-mail to our customer service or call us: +31 (0) 573 288333. Would you prefer to contact your local expert? Then take a look at our representatives in your region here!



  • Fuente de alimentación de alto voltaje incorporada, voltaje de entrada 24V DC
  • No se necesitan cables de alto voltaje
  • Estado de dos colores LED:
    • LED verde: señales de operación OK
    • LED rojo: señales intermitentes LED cuando se detecta una perforación
  • Puede ser proporcionada la tensión de alimentación y configuración de tensión de salida
    • Directamente desde la máquina, por ejemplo PLC
    • Con kit de control externo adicional

Especificaciones técnicas

CarcasaABS/PTFE
CableCable de baja tensión, conector M12 estándar
Alimentación de entrada 24 V CC, < 0,5 A
Puntos emisores Aleación especial
Frecuencia máx. de detección 25 Hz
SeñalLED multicolor:
- Verde, funcionamiento correcto
- Rojo, perforación detectada
Salida de señales Optocoplador
Tensión de mando 0 - 10 V o 0 - 24 V
Temperatura ambiente 0 - 55 °C
Circunstancias de uso Industrial
Clasificación de protección IP 54
